Задумать станок и сделать оказалось разными задачами.
Были приобретены запчасти на таобао ебее и алиэкспресс
и проект пережил порядка пяти версий.
последняя врсия была компромисом между стоимостью и функциональностью.
и была определена задача для станка и под эту задачу нарисован проект.
начата сборка.

вообщем выкладываю вариант в солиде
станина станка.
буду переделывать тк чегото премудрил

шпиндель водяной
http://webzakaz.org/index.php?route=pro ... duct_id=66

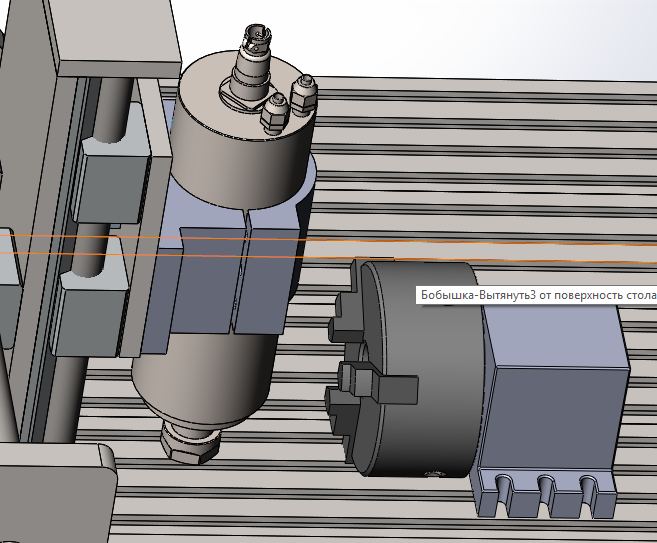

реплика станка вектроник

пока делал вроде нравился .. посмотрел в солиде на характеристики жесткости..
подозреваю что лучше делать все же консоль
.. думаем далее

расшифровка обозначений HIWIN
Hiwin, Маркировка Кареток
Рельсы обозначаются HIWIN
HGR-
HGR-...R-- рельса креплением сверху
HGR-...U-- рельса креплением сверху более глубокое посадочное под крепление
HGR-...T--- рельса крепление снизу

RGR-...--- рельса для роликовых кареток крепление сверху



каретки HIWIN обозначаются
ШАРИКОВЫЕ
HGH... длинный блок без фланца
HGL... блок без фланца
HGW... каретка с фланцем(ушами)

QH- серия кареток HIWIN совместимая по рельсам с серией HG
и все обозначения совместимы



каретки
HGH..S. удлиненный блок без фланца нормальная нагрузка
HGL..S. блок без фланца нормальная нагрузка
HGW..S. каретка с фланцем(ушами) нормальная нагрузка

HGH..SA. удлиненный блок без фланца нормальная нагрузка , крепление снизу
HGL..SA. блок без фланца нормальная нагрузка , крепление снизу
HGW..SA. каретка с фланцем(ушами) нормальная нагрузка , крепление снизу

HGH..SC. высокий блок без фланца нормальная нагрузка , крепление сверху
HGL..SC. низкий блок без фланца нормальная нагрузка , крепление сверху
HGW..SC. каретка с фланцем(ушами) нормальная нагрузка , крепление сверху


каретки
HGH..С. удлиненный блок без фланца Тяжеловесный груз
HGL..С. блок без фланца Тяжеловесный груз
HGW..С. каретка с фланцем(ушами) Тяжеловесный груз

HGH..СA. удлиненный блок без фланца Тяжеловесный груз , крепление снизу
HGL..СA. низкий блок без фланца Тяжеловесный груз , крепление снизу
HGW..СA. каретка с фланцем(ушами) Тяжеловесный груз , крепление снизу

HGH..СC. высокий блок без фланца Тяжеловесный груз , крепление сверху
HGL..СC. блок без фланца Тяжеловесный груз , крепление сверху
HGW..СC. каретка с фланцем(ушами) Тяжеловесный груз , крепление сверху



каретки
HGH..H. удлиненный блок без фланца супертяжеловесный груз
HGL..H. блок без фланца супертяжеловесный груз
HGW..H. каретка с фланцем(ушами) супертяжеловесный груз

HGH..HA. удлиненный блок без фланца супертяжеловесный груз , крепление снизу
HGL..HA. блок без фланца супертяжеловесный груз , крепление снизу
HGW..HA. каретка с фланцем(ушами) супертяжеловесный груз , крепление снизу

HGH..HC. удлиненный блок без фланца супертяжеловесный груз , крепление сверху
HGL..HC. блок без фланца супертяжеловесный груз , крепление сверху
HGW..HC. каретка с фланцем(ушами) супертяжеловесный груз , крепление сверху


НИЗКОПРОФИЛЬНЫЕ
ШАРИКОВЫЕ
MGW-
MGN- размер меньше чем MGW

MGNR рельсовая направляющая низкопрофильной серии

MGN..C- низко профильный блок стандартная каретка
MGN..H- низко профильный блок усиленная каретка




РОЛИКОВЫЕ
RGH...роликовый высокий блок без фланца
RGW... роликовый каретка с фланцем(ушами)


RGH..C...роликовый высокий блок без фланца стандартная нагрузка
RGW..C... роликовый каретка с фланцем(ушами)стандартная нагрузка
RGH..H...роликовый высокий блок без фланца усиленные
RGW..H... роликовый каретка с фланцем(ушами)усиленные


RGH..CA...роликовый высокий блок без фланца стандартная нагрузка ,крепление сверху
RGW..C... роликовый каретка с фланцем(ушами)стандартная нагрузка, крепление сверху
RGH..H...роликовый высокий блок без фланца усиленные ,крепление сверху
RGW..H... роликовый каретка с фланцем(ушами)усиленные, крепление сверху


RGH..CC...роликовый высокий блок без фланца стандартная нагрузка, крепление снизу
RGW..CC... роликовый каретка с фланцем(ушами)стандартная нагрузка, крепление снизу
RGH..HC...роликовый высокий блок без фланца усиленные, крепление снизу
RGW..HC... роликовый каретка с фланцем(ушами)усиленные, крепление снизу

фотография станка консоль фрезер . мне кажется алюминий как минимум

бренд HSAC
GHR- рельс HSAC

линейный блок
GHH -блокбезфланцевый

GHW -блок
фланцевый(широкий)

проект претерпел очередное изменение.
в наличии было шпиндель 2.2 киловата с водяным охлаждением.
3 двигателя 57 112 мм купленных на ебее.
2 швп 400 и 500мм купленных уже на алиэкспресс(те дешевле чем на ебее)
плата синяя на 4 оси.
затем тестово купил каретку hiwin на рельсу taobao......и тут я понял что таобао то что я искал очень долго..
запчасти были куплены на таобао. первая посылка 33 килограмма
4 вала 20 на подставках
30 вал 1 метр
задняя бабка.
патрон на 100мм
и каретки на все оси сдвоенные..
станок делается потихонечку




при первом запуске после включения оси z синяя плата китайская сказала пшик..
и испустила синий дух.
Идем и покупаем
http://world.taobao.com/item/35528043256.htm


ну и заодно для восстановления синей платы TB6560
http://world.taobao.com/item/41414335990.htm

viewtopic.php?f=7&t=109

покрашено. начата сборка воедино.
проблема соосности направляющих решена при помощи точного прибора для измерения углов.
сейчас настраиваю запуск шпинделя 2.2 кв через частотник huuang . после сожжения синей платы на тб 6560. был куплен

и встала необходимость настройки .
http://webzakaz.org/forum/viewtopic.php?f=7&t=109

Будем наблюдать, спс за брата станок. А читал по настройкам самого станка что-то?
