Настройка китайского инвертора HY01D523B фирмы HUUANG

[admin]

1. Хранение
Инвертор должен быть сохранен в его оригинальной упаковке коробки перед установкой. Обратите внимание на следующие аспекты при держа его в хранилище, если преобразователь не используется до поры до времени:

 l Подходящая температура для хранения составляет от -20 ℃ до + 65 ℃.
 l Относительная влажность требуется 0-95% без конденсации.
 l Там нет агрессивных газов или жидкости в атмосфере хранения.
 l Лучше положить инвертор на стойку и держать его в надлежащем пакете.
 l Лучше не хранить преобразователь в течение длительного времени. Длительное хранение время инвертора приведет к ухудшению электролитической емкости. Если необходимо хранить в течение длительного времени, не забудьте включить его один раз в течение года, и время включения питания вверх должно быть по крайней мере выше пять часов. При включении питания напряжение должно быть медленно повышали с регулятором напряжения до номинального значения напряжения.

[admin]

2. Место установки и окружающая среда
Инвертор должен быть установлен по следующему адресу:
 Температура окружающей среды -5 ℃ до 40 ℃ с хорошей вентиляцией.
 Нет капли воды и низкая влажность.
 Свободный от прямых солнечных лучей, высокой температуры и тяжелого падения пыли.
 Свободный от коррозионного газа или жидкости.
 Меньше пыли, нефтяного газа и металлические частицы
 Свободный от вибрации и легко для обслуживания и осмотра.
 Свободный от интерференции электромагнитных помех.
Внимание: Условия окружающей среды инвертора будет влиять на его срок службы.

[admin]

3. Установка и управление

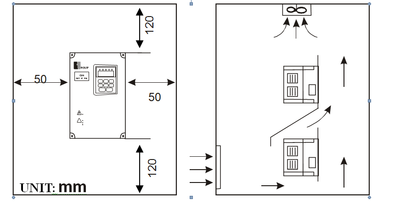

 Там должно быть достаточно свободного места осталось вокруг инвертора для легкого обслуживания и охлаждения. Смотрите схему.
 Преобразователь должен быть установлен вертикально с гладкой вентиляцией для эффективного охлаждения.
 Если есть какие-либо неустойчивость при установке преобразователя, пожалуйста положите плоскую доску под нижним основанием инвертора и установите его снова. Если инвертор установлен на свободную поверхность, стресс может привести к повреждению деталей в главной цепи таким образом, чтобы повредить инвертор.
 Инвертор должен быть установлен на негорючих материалов, таких как железо пластины.
 Если несколько инверторов установлены, верхние и нижние, вместе в одном шкафу, пожалуйста, добавьте Тепловыделение пластин и оставить достаточно места между инверторами. Смотрите схему.

[admin]

Ⅴ. Электропроводка
1. Схема подключения (Принципиальная схема)
Источник питания:
 Проверьте, что номинальное напряжение инвертора совпадает с напряжением поставки мощности переменного тока, чтобы избежать повреждения инвертора.

Нет предохранителя выключателя:
 Обратитесь к связанному списку.


Неисправность цепи прерыватель заземления：
 Используйте одну из антивысокой гармоники.


Электромагнитный контактор:
 Note: Не используйте электромагнитный контактор в качестве кнопки включения - выключения электроснабжения для инвертора.

дроссель переменного тока:
 Рекомендуется установить реактор AC для улучшения коэффициента мощности, если входная способность - больше, чем 1000KVA..


инвертор:
 Обязательно сделайте правильные связи главных проводов схемы и проводов управляющего сигнала инвертора.
 Будьте уверены, чтобы сделать правильную настройку параметров преобразователя.

[admin]

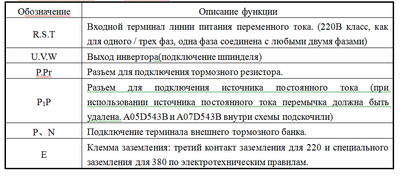

2. Описание клеммной колодки
1）Силовые контакты

R.S.T Входной терминал линии питания переменного тока. (220В класс, как для одного / трех фаз, одна фаза соединена с любыми двумя фазами)
U.V.WВыход инвертора(подключение шпинделя)
P.PrРазъем для подключения тормозного резистора.
P1PРазъем для подключения источника постоянного тока (при использовании источника постоянного тока перемычка должна быть удалена. A05D543B и A07D543B внутри схемы подскочили)
P、NПодключение терминала внешнего тормозного банка.
EКлемма заземления: третий контакт заземления для 220 и специального заземления для 380 по электротехническим правилам.

[admin]

4）Описание цепей управления
UPF DRV DCM SPL SPM SPH RST REV FOR FOR
FA FC FB DRV +10 VI AI ACM AM RS- RS+

FOR Вход 1 Прямой запуск вращения
REV Вход 2 Обратный запуск вращения
RST Вход 3 Сброс
SPH Вход 4 Высокая скорость
SPM Вход 5 Средняя скорость
SPL Вход 6 Низкая скорость
DCM Общий контакт цифровых и управляющих сигналов, источник +12v , （EV、IPV、P24）GND
EV（IPV） +12V Источник питания Максимальный ток 200mA
P24 +12V Источник питания Максимальный ток 200mA
+10 Блок питания для установки скорости +10V
VI Аналоговое напряжение для управления частотой вращения шпинделя 0~+10V что соответствует максимальной рабочей частоте
AI Аналоговый вход тока для управления частотой вращения шпинделя 4~20mA что соответствует максимальной рабочей частоте
ACM Общая (GND)клемма аналоговых и управляющих сигналов
DRV Выход 1 (оптрон) DC24V/100mA
UPF Выход 2 (оптрон)
FA（EFA）、
FB（EFB）、
FC（EFC） Выход 3 (N/O or N/C) 3A/250VAC
KA（EKA）、
KB（EKB） Выход 4 (N/O) 3A/250VAC
AM Выходные клеммы цифровой частоты 0~10V
RS+ RS- RS485 последовательный порт

[admin]

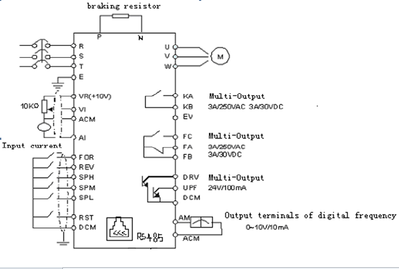

Базовая схема подключения
Проводка инвертора разделена на две части, основные цепи контактных соединений и соединений клемм цепи управления. Пользователь может видеть основные клеммы цепи и клеммы цепи управления после снятия крышки корпуса. Терминалы должны быть подключены правильно, как на следующих схемах электропроводки.

Базовая схема подключения инвертора

[admin]

4. Меры предосторожности при подключении
1) Для основной схемы разводки:
 Во время разводки размеры и спецификации проводов должны быть выполнены в соответствии с электрическими правилами
 Лучше использовать экранированный провод или провода и экранированы короб для кабелей питания и заземления.
 Обязательно установите выключатель без предохранителей (NFB) между источником питания и входными клеммами (R.S.T). (При использовании схемы короткого замыкания на землю прерывателя)
 Никогда не подключайте сеть переменного тока к выходному разъему (U.V.W) преобразователя.
 Выходные провода не должны касаться металлической части корпуса инвертора.
 фазосдвигающие конденсаторы, LC, фильтры помех RC, и т.д., никогда не должны быть подключены к выходным клеммам инвертора.
 Провод питания должен быть достаточно далеко от другого проводов управления.
 Когда монтаж проводки между инвертором и двигателем превышает 15 метров для класса 220 В или 30 метров для класса 380В, значительно выше дУ / дТ будет производиться внутри катушки двигателя, что повлечет за собой разрушение к прослоить или изоляции двигатель. Пожалуйста, используйте специальный двигатель переменного тока для инвертора или добавьте реактор в инверторе.
 Пожалуйста, уменьшите несущую частоту, когда нужны большие расстояние между преобразователем и двигателем. Поскольку чем выше несущая частота, тем больше ток утечки в кабелях. Ток утечки будет иметь неблагоприятное воздействие на инвертор и другое оборудование.

2） Для проводки цепи управления (сигнальная линия)
 сигнальная линия должна быть отдельно заложен в другой короб , чтобы избежать любых возможных помех.
 Пожалуйста, используйте экранированный кабель с размером 0.5-2mm2 для сигнальных линий.
 Используйте клеммы управления на панели управления надлежащим образом в соответствии с вашими потребностями.

3） заземления
 Клемма заземления E. Убедитесь, чтобы сделать правильное заземление
 220 Класс: Метод третий заземляющий (сопротивление заземления должно быть 100Ω или ниже.)
 380В Класс: Специальный метод заземляющий (сопротивление заземления должно быть 10 Ом или ниже.)
 Выберите провода заземления в соответствии с базовой длины и размера технических требований электрооборудования в.
 Как избежать совместного провод заземления с другой большой мощности оборудования, такого как электросварщика, мощность машины и т.д. провод заземления следует держать подальше от проводов питания для большого энергетического оборудования.

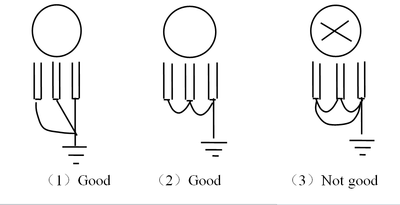

 Способ заземления для нескольких преобразователей вместе должно быть сделано, как первый и второй схемах ниже. Избегайте третьего контура.
 провод заземления должен быть короче по мере возможности.

Способ заземления для нескольких преобразователей вместе

[admin]

Инструкция по обслуживанию цифровой панели управления

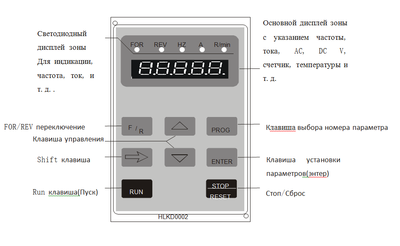

1. Описание цифровой панели управления

Описание цифровой панели управления

[admin]

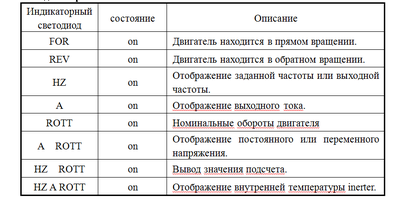

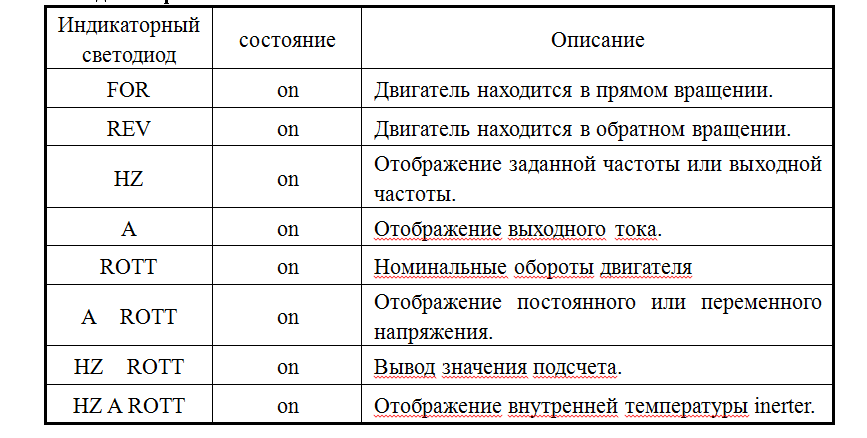

2. Описание индикатора состояния

индикатора состояния

FOR on Двигатель находится в прямом вращении.
REV on Двигатель находится в обратном вращении.
HZ on Отображение заданной частоты или выходной частоты.
A on Отображение выходного тока.
ROTT on Номинальные обороты двигателя
A ROTT on Отображение постоянного или переменного напряжения.
HZ ROTT on Вывод значения подсчета.
HZ A ROTT on Отображение внутренней температуры инвертора

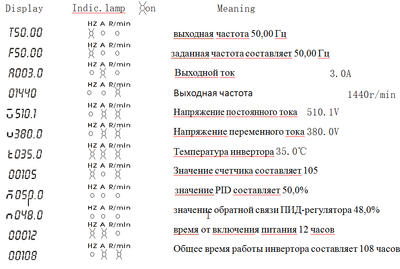

индикатора состояния инвертора для примера использования
