понадобится резистор 62-100 ом 1- 2Вт конденсатор 0.03- 0.1 микрофарад 400-630V И стабилитрон 1n5359 который на 24 вольта.
и резистор который можно забыть 200-300кОм

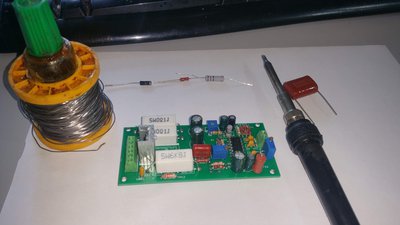

- подготовка для Tda1085 переделка схемы конденсаторное питание

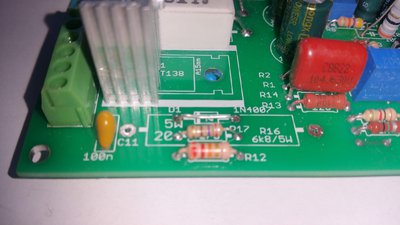

выпаиваем резистор

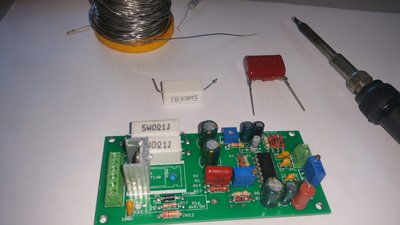

- выпаиваем резистор для Tda1085 переделка схемы конденсаторное питание

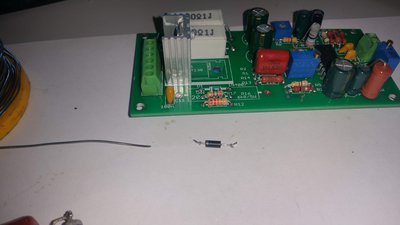

выпаиваем диод
- выпаиваем диод для Tda1085 переделка схемы конденсаторное питание

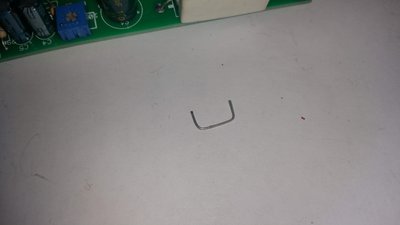

- подготавливаем перемычку для Tda1085 переделка схемы конденсаторное питание
запаиваем вместо него перемычку
- впаиваем перемычку вместо диода для Tda1085 переделка схемы конденсаторное питание

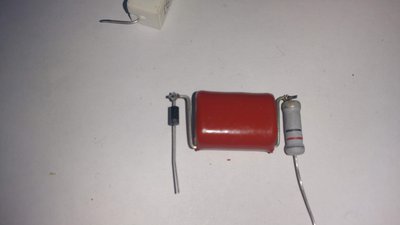

спаиваем навесным монтажом сборку из резистора конденсатора и диода.
- сборка для замены резистора для Tda1085 переделка схемы конденсаторное питание
запаиваем собранную сборку вместо горячего резистора

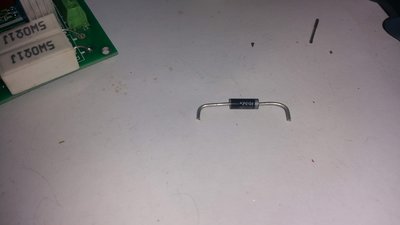

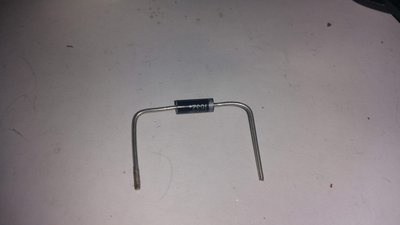

подготавливаем стабилитрон
- подготавливаем стабилитрон для Tda1085 переделка схемы конденсаторное питание
- подготавливаем стабилитрон для Tda1085 переделка схемы конденсаторное питание
выпаиваем конденсатор
- выпаиваем конденсатор для Tda1085 переделка схемы конденсаторное питание
запиваем стабилитрон между конденсатором и восьмой ногой TDA1085c
запаиваем конденсатор

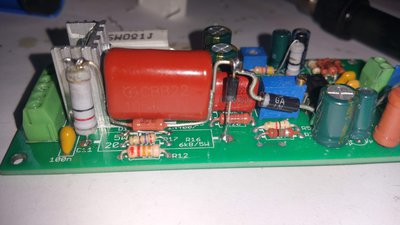

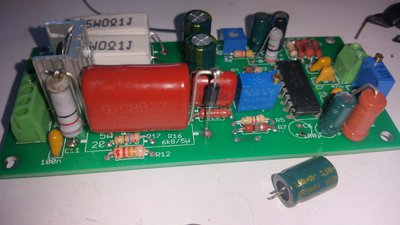

- переделка закончена для Tda1085 переделка схемы конденсаторное питание
добавляем резистор который забыли ранее. резистор разрядки конденсатора.
200к-300к 0.25w

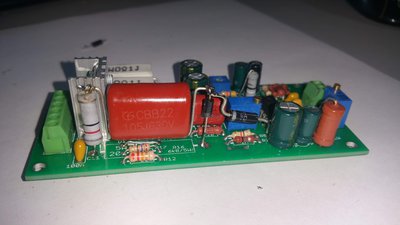

- переделка закончена для Tda1085 переделка схемы конденсаторное питание
все.
переделка готова.
- переделка закончена для Tda1085 переделка схемы конденсаторное питание
